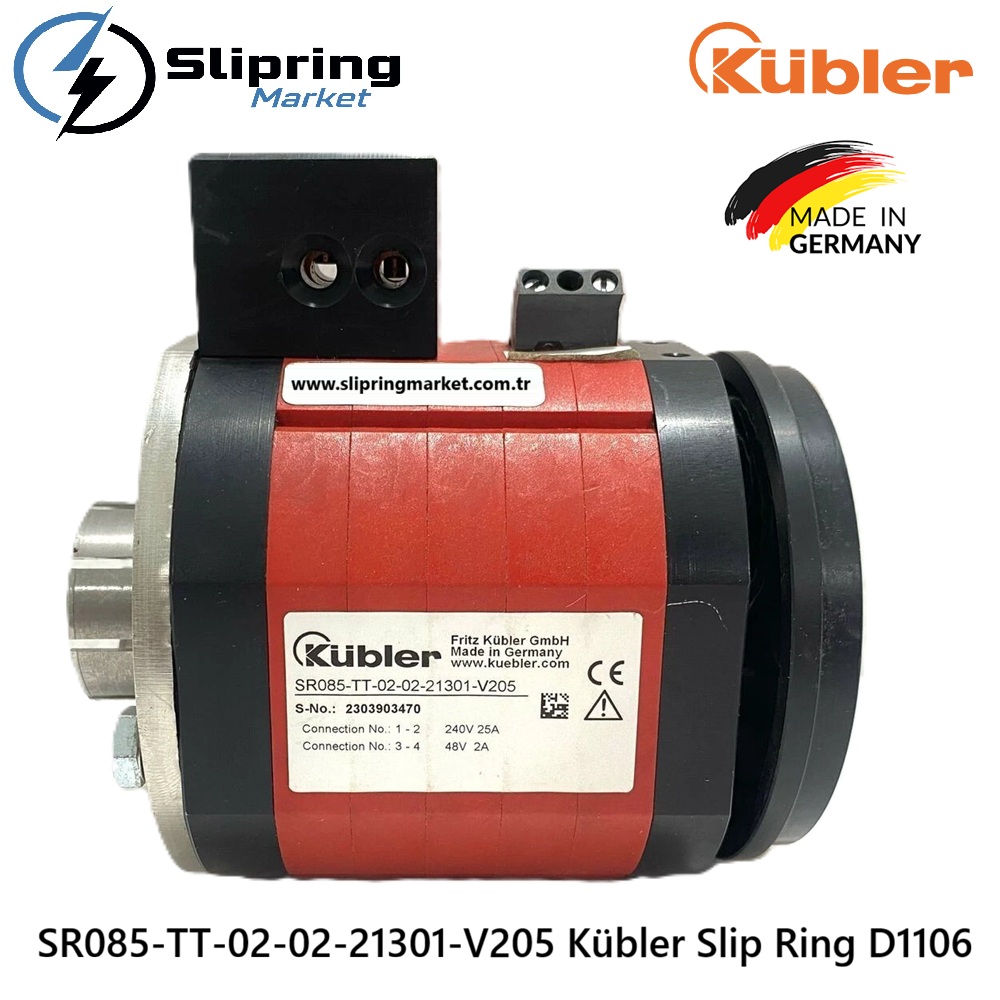

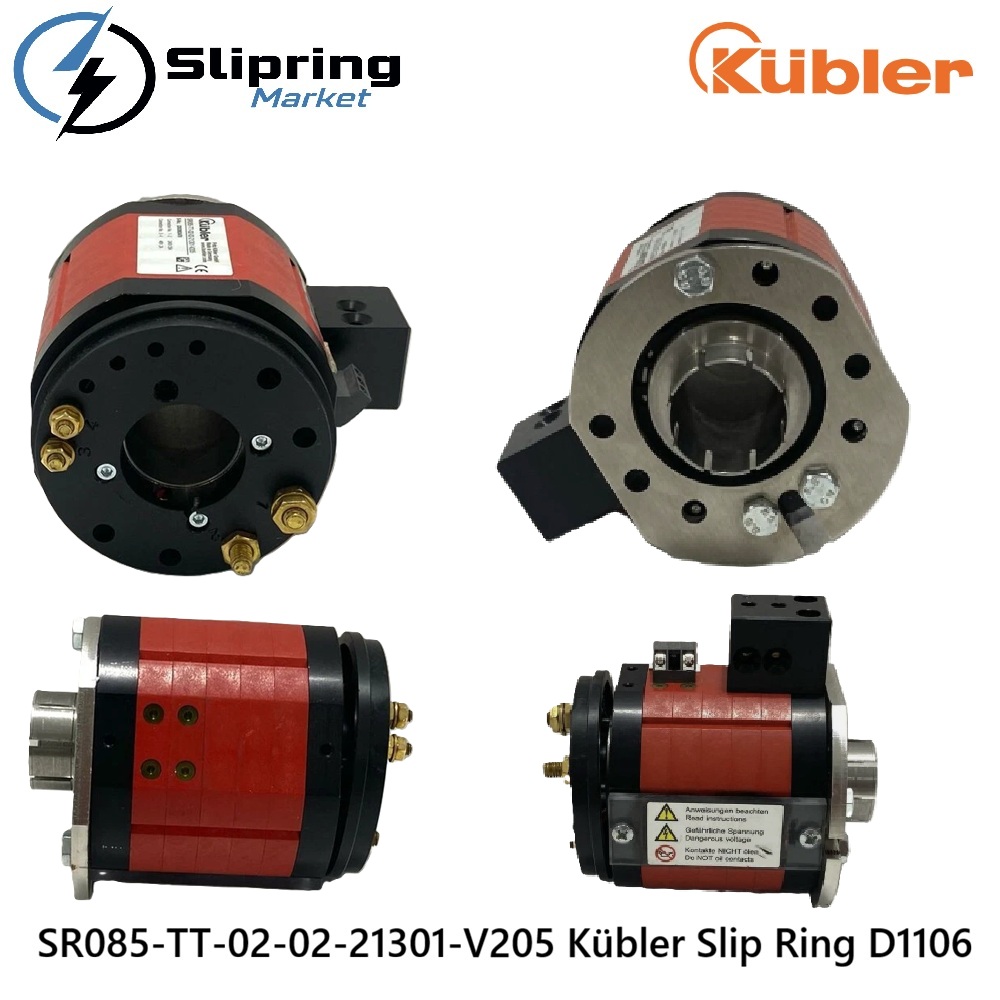

SR085-TT-02-02-21301-V205 Kübler Slip Ring D1106
Kübler SR085-TT-02-02-21301-V205 Slip Ring | 30mm Hollow Shaft | SlipRingMarket
Kübler SR085-TT-02-02-21301-V205 Slip Ring, 30mm hollow shaft yapısı, 2 sinyal + 2 güç kanalı ve IP50 korumasıyla endüstriyel otomasyon uygulamalarında mükemmel veri ve enerji aktarımı sağlar.
Marka: Kübler
Model: SR085-TT-02-02-21301-V205
ID: D1106
Ürün Kategorisi: Mile Geçmeli Delikli Slip Ring
Datasheet ( Kübler SR085 Slip Ring Teknik Döküman Sayfası.pdf )
Firmamız, Kübler markasının Türkiye’deki distribütörü veya resmi temsilcisi değildir.Sipariş verilmesi halinde belirtilen ürünler için yalnızca orijinal ve sıfır ürün teklifi sunmaktayız.Bu sitede yer alan özel marka ve ticari işaretlerin tüm hakları ilgili marka sahiplerine aittir.
Kübler SR085 Serisi Slip Ring – Teknik İnceleme, Kod Ayrımı ve Endüstriyel Kullanım Rehberi
Endüstriyel otomasyon sistemlerinde döner platformlar üzerinden güç, sinyal ve veri aktarımı yapılması gereken durumlarda Slip Ring teknolojisi kritik bir rol oynar. Kübler SR085 serisi slip ring modelleri, özellikle hollow shaft (içi boş mil) montaj seçenekleri ile kompakt yapıda yüksek performans sunan çözümler arasındadır. Bu makalede SR085 serisinin teknik detaylarını, kod yapısını, kullanım alanlarını ve SlipRingMarket tarafından sağlanan tedarik imkanlarını kapsamlı şekilde ele alıyoruz.
🧩 Kübler SR085 Serisi Slip Ring Nedir?
Kübler SR085 Slip Ring, elektriksel sinyallerin ve güç kanallarının dönen bir gövde üzerinden kesintisiz şekilde aktarılmasını sağlayan bir elektrome-kanik bileşendir. Özellikle aşağıdaki avantajlardan dolayı tercih edilir:
-
İçi boş mil (30 mm gibi) sayesinde merkezin kablo ya da mekanik mil geçişine izin vermesi,
-
Sinyal, data ve yük (load) kanallarını birlikte destekleyen modüler yapı,
-
Farklı akım ve gerilim seçenekleri,
-
IP50 / IP64 gibi farklı koruma sınıfları,
-
Düşük sürtünme ve düşük elektriksel gürültü.
Bu model özellikle endüstriyel otomasyon, robotik eksenler, paketleme makineleri, test sistemleri ve döner platformlarda kullanılmaktadır.
🔍 SR085-30-02-02-21301-V205 Teknik Özellikleri
Bu makalede örnek olarak ele alınan ürün kodu:
SR085-30-02-02-21301-V205 /// Parça No: D1106
Bu kod sıralamasıyla ürünün teknik kombinasyonu belirlenir. Ürünün teknik karşılığı şu şekildedir:
| Parametre | Değer |
|---|---|
| Seri | SR085 |
| Montaj Tipi | Hollow shaft Ø30 mm |
| Sinyal / Veri Kanalları | 2 kanal |
| Güç (Load) Kanalları | 2 kanal |
| Load Akımı | 16A, 240V AC/DC |
| PE Kanal | Yok |
| Media Feedthrough | Yok |
| Koruma Sınıfı | IP50 |
| Opsiyon | V205 (özelleştirilmiş müşteri seçeneği) |
Bu yapı, hem sinyal iletimini hem de yüksek akım seviyeli güç iletimini aynı gövde üzerinde mümkün kılar.
📦 ALAN PENCERESİNE GÖRE KOD AYRIMI
Kübler ürünlerinde sipariş kodu yapılanması, ürünün teknik özelliklerinin hızlı ve doğru şekilde tanımlanmasını sağlar. Aşağıdaki tablo, incelenen ürün kodunun katalogdaki alan karşılıklarını göstermektedir:
Kod: SR085-30-02-02-21301-V205
| Alan | Pozisyon | Katalog Karşılığı | Açıklama |
|---|---|---|---|
| Type | SR085 | SR085 | Slip Ring serisi |
| a | 30 | Hollow shaft Ø30mm | Montaj tipi |
| b | 02 | 2 signal channels | Sinyal / Data kanalları |
| c | 0 | No PE channel | PE kanalı |
| d | 2 | 2 load channels | Güç kanalı |
| e | 1 | 16A, 240V | Maks. akım değeri |
| f | 3 | Standing/Horizontal | Montaj pozisyonu |
| g | 0 | Standard | Kontak malzemesi |
| h | 1 | None | Media feedthrough |
| i | 1 | IP50 | Koruma sınıfı |
| k | V205 | Custom option | Özel opsiyon seçeneği |
Bu tablo sayesinde sipariş kodu incelendiğinde ürünün tüm teknik bileşenleri anlaşılabilir hale gelmektedir. Bu yapı özellikle ürün seçimi, proje mühendisliği ve teknik satın alma süreçlerinde büyük kolaylık sağlar.
⚙️ Teknik Performans ve Elektriksel Özellikler
SR085 serisi slip ring yapısı, aşağıdaki teknik bileşenleri destekler:
1. Sinyal / Veri Kanalları
-
2 adet sinyal/data kanalı
-
Düşük akım / düşük voltaj sinyal iletimi için optimize edilmiştir
-
Geri bildirim sensörleri, enkoder sinyalleri, PLC I/O sinyalleri için uygundur
2. Güç (Load) Kanalları
-
2 adet yük kanalı
-
Kanal başına 16A / 240V AC/DC
-
Küçük servo motorlar, sürücüler, valfler ve güç dağıtımı için isteğe bağlıdır
3. Koruma Seviyesi
-
IP50 koruma sınıfı:
-
Toza karşı sınırlı koruma
-
Suya karşı korumasız
-
Kapalı ve kuru ortamlar için idealdir
-
4. Mekanik Özellikler
-
İçi boş mil: Ø30 mm
-
Döner gövde: SR085 platformu
-
Gövde çapı: 85 mm sınıfı
🏭 Kullanım Alanları
SR085 serisi slip ring modelleri özellikle aşağıdaki sistemlerde yaygındır:
✔ Endüstriyel otomasyon sistemleri
✔ Döner tablalar (turntable)
✔ Robotik eksenler ve gripper sistemleri
✔ Paketleme ve dolum makineleri
✔ CNC ve üretim hatları
✔ Test ve ölçüm platformları
✔ Video/datalı döner gövdeler
Bu alanlarda hem sinyal hem de güç iletimi ihtiyacını tek bir modülde çözdüğü için tercih edilir.
🏢 SlipRingMarket Hakkında
Bu ürünün tedarik, seçimi ve teknik desteği konusunda SlipRingMarket profesyonel hizmet sunmaktadır.
Firma Organizasyon İsmi: SlipRingMarket
Firma Alanı: Endüstriyel slip ring ve rotary joint ürünleri satış & tedarik
Web: www.slipringmarket.com.tr
Mail: info@slipringmarket.com.tr
SlipRingMarket, endüstriyel slip ring ve rotary joint ürünlerinde Türkiye’nin uzmanlaşmış tedarik firmalarından biridir. Ürün seçimi, teknik dokümantasyon, alternatif marka analizleri ve proje bazlı çözümler sunmaktadır.
📌 Sonuç
Kübler SR085 serisi slip ring modelleri, kompakt yapı, hollow shaft tasarım, yük + sinyal kombinasyonu ve IP50 koruma sınıfı gibi özellikleri ile endüstriyel sistemlerde başarılı bir performans sunar. Ürün kod yapısının teknik olarak çözülebilir olması, mühendislik projelerinde doğru ürün seçimini kolaylaştırır.
SR085-30-02-02-21301-V205 gibi ürünler, hem sinyal hem güç aktarımının gerekli olduğu döner platformlar için uygun bir çözümdür. SlipRingMarket tarafından farklı marka ve model alternatifleri ile birlikte tedarik ve teknik danışmanlığı sağlanabilmektedir.
